CAD-Konstruktion nach Zeichnung oder Skizze
– bis zum fertigen
3D-Druck-Bauteil

Sie haben eine technische Zeichnung oder Skizze? Lassen Sie Ihr Bauteil professionell in SolidWorks konstruieren und anschließend im 3D-Druck fertigen.

3D-Modell in konstruktionssoftware

So starten Sie Ihr Projekt

Ob technische Zeichnung oder einfache Skizze – auf dieser Grundlage lässt sich Ihr Bauteil konstruieren und anschließend im 3D-Druck fertigen.

Bauteile auf einer technischen Zeichnung

PDF · DWG · DXF · Foto · SLDDRW

Technische Zeichnung

Aus Ihrer technischen Zeichnung entsteht ein fertigungsgerechtes CAD-Modell, das anschließend im 3D-Druck gefertigt wird.

Handskizze auf Papier

Skizze · Fotos mit Maßen

Handskizze oder Idee

Bereits eine Handskizze mit den wichtigsten Maßen genügt als Grundlage für die Konstruktion Ihres Bauteils.

Screenshot 2026-10-17 103347.png

STEP · SLDPRT

Bestehendes CAD-Modell

Lassen Sie Ihr 3D-Modell um Bohrungen, Gewinde oder Fasen erweitern und für den 3D-Druck optimieren.

So läuft Ihr Auftrag ab

1.

Unterlagen senden

Zeichnung, Skizze, Fotos mit Maßen oder Ihr CAD-Modell über das Formular.

2.

Prüfung und Angebot

Nach Prüfung Ihrer Unterlagen  erhalten Sie schnellstmöglich ein individuelles Angebot für Konstruktion und Fertigung.

3.

Konstruktion

Konstruktion des 3D-Modells in SolidWorks auf Basis Ihrer Unterlagen.

4.

Fertigung und Versand

Nach der Fertigung im 3D-Druck wird Ihr Bauteil sorgfältig verpackt und per DHL an Sie versendet.

Von der Zeichnung zum Realen Bauteil

technische Zeichnung einer Halterung

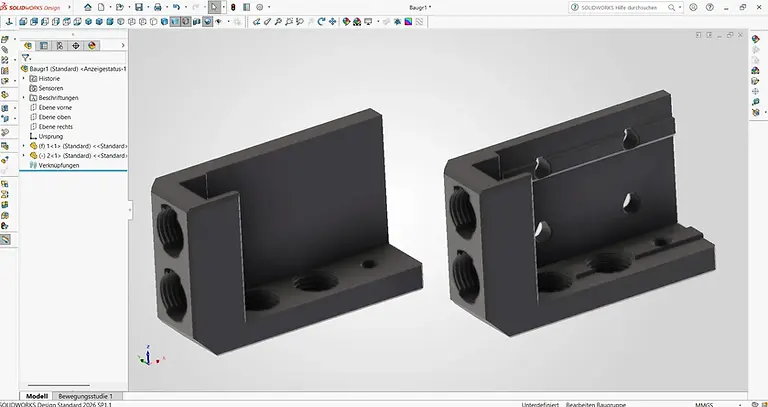

CAD-Modell einer Halterung konstruiert nach technischer Zeichnung

Bauteilzeichnung

CAD-Modell in SolidWorks

3D gedruckte Halterung (ABS)

Konstruktionsrichtlinien für den 3D-Druck

Damit Ihr Bauteil im 3D-Druck funktioniert, finden Sie hier die wichtigsten Konstruktionsrichtlinien auf einen Blick.

Allgemeintoleranz

±0,3 mm

Passungen werden nach Absprache entsprechend ihrer Funktion ausgelegt.

Brücken

bis 5 mm

Größere freie Spannweiten werden gestützt und erhalten dort eine rauere Oberfläche.

Mindestwandstärke

ab 1,2 mm

Für belastbare Bauteile.

Mindestens 3mm bei Bauteilen mit Brandschutzanforderung.

Bauteilraum

250 × 250 × 250 mm

Größere Teile müssen mehrteilig  entworfen und mit Verbindern ausgestattet werden.

Bohrungen

ab Ø 2 mm

kleinere Bohrungen werden nur angedeutet und müssen gebohrt werden.

Übergänge (Radien)

min. 0,5mm

Reduziert Spannungsspitzen in Innenecken.

Überhänge

bis 45°

Lassen sich oftmals ohne Stützstrukturen drucken.

Dies sorgt für bessere Oberflächen.

Beschriftung / Gravierung

min 1,2mm breit

Kleine Schriftzüge und feine Details sollten groß genug ausgelegt sein.

Kontakt

Jetzt unverbindlich anfragen – Angebot innerhalb von
24 Stunden erhalten

Reichen Sie Fotos, technische Zeichnungen oder Ihre 3D-Daten ein und beschreiben Sie die Anforderungen an Ihr Bauteil.
